產品簡介 / INTRODUCTION

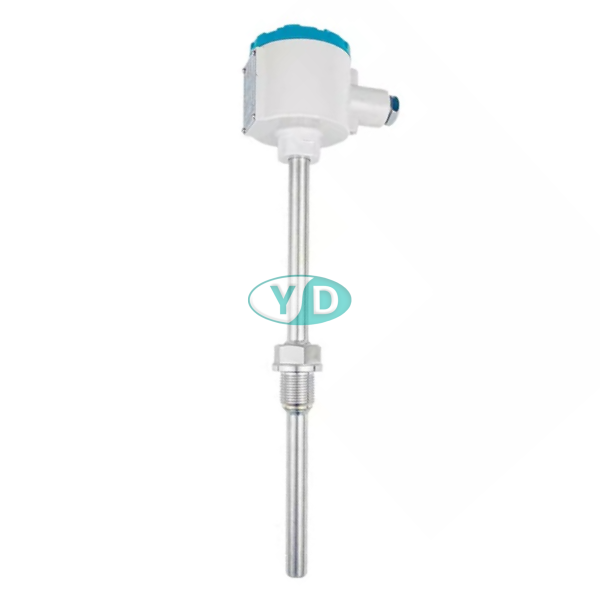

防爆熱電偶是一種溫度傳感器，在化學工業自控系統中應用廣，通過溫度傳感器， 可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀，對系統施行檢測、 調節和控制。工業用防爆熱電偶、熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，以直接測量和控制過程中的氣體、液體和蒸汽的溫度。防爆熱電偶廣泛應用于煉鋼煉鐵、石油化工、機械制造、玻璃陶瓷、塑料橡膠、釀酒制藥、輕工紡織、食品、煙草、水處理、火電及核工業等行業
產品優點 / PRODUCT ADVANTAGES
●多種防爆形式，防爆性能好；
●裝配簡單，更換方便；
●壓簧式感溫元件，抗振性能好；
●機械強度高，耐壓性能好；
●測量精度高；
●熱響應時間快；
●耐高溫可達2800度；
●測量范圍大（－200℃～1300℃，特殊情況下－270℃～2800℃）；
技術參數 / TECHNICAL PARAMETERS
◆量程規格
型號 | 分度號 | 測量范圍 | 精度等級 | 允許偏差Δt℃ |
WRN、WRNK | K | 0～800℃ | Ⅰ | ±1.5℃或±0.004ㄧtㄧ |
WRN2、WRNK2 | Ⅱ | ±2.5℃或±0.0075ㄧtㄧ |
WRE、WREK | E | 0～600℃ | Ⅰ | ±1.5℃或±0.004ㄧtㄧ |
WRE2、WREK2 | Ⅱ | ±2.5℃或±0.0075ㄧtㄧ |
注：“t”為感溫元件實測溫度。
◆熱響應時間：在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用T0.5表示。
◆公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。
◆熱電偶絕緣電阻：常溫絕緣電阻的試驗電壓為：直流500±50V。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45%，大氣壓力86-106kpa。
對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.m。
即：Rr-L>100MΩ·m L>1m
式中：Rr-熱電偶的常溫絕緣電阻值（MΩ）
L-熱電偶的長度
對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。
◆鎧裝熱電偶（絕緣式）的絕緣電阻：在環境溫度為20±15℃相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于100MΩ.m*，試驗電壓為直流500V。（*絕緣電阻用MΩ.m表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）
◆防爆類型和級組
防爆級組：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安級組：iaⅡBT4或iaⅡCT4（多對式） iaⅡBT6或iaⅡCT6（多對式）
外殼防護等級：IP65
