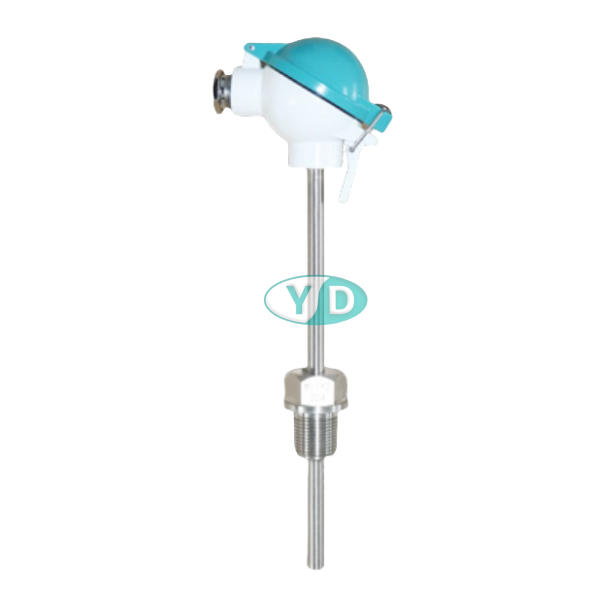

產品簡介 / INTRODUCTION
熱電阻是中低溫區最常用的一種溫度檢測器。熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的度是最高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。熱電阻大都由純金屬材料制成，目前應用最多的是鉑和銅，此外，現在已開始采用鎳、錳和銠等材料制造熱電阻。金屬熱電阻常用的感溫材料種類較多，最常用的是鉑絲。工業測量用金屬熱電阻材料除鉑絲外，還有銅、鎳、鐵、鐵—鎳等。
產品優點 / PRODUCT ADVANTAGES
●壓簧式感溫元件，抗振性能好；
●測溫精度高；
●機械強度高，耐高溫耐壓性能好；
●進口薄膜電阻元件，性能可靠穩定。
技術參數 / TECHNICAL PARAMETERS
熱電阻類別 | 測溫范圍℃ | 分度號 | 允許偏差△t℃ |
|
WZP型鉑電阻 | -200～600 | Pt100 | B級(-200～600℃? 允差±(0.30+0.005|t|) |
|
A級(-200～550℃) 允差±(0.15+0.002|t|) |
|
WZC型銅電阻 | -50～100 | Cu50 | -50～100℃ 允差±(0.3+6.0×10-3t) |
|
注：式中"t"為感溫元件的實測溫度正值。 |
溫度測量范圍及允差
區別 |
熱電阻 | 熱電偶 |
1 | 原理不同 | 熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。 | 熱電偶將兩種不同材料的導體或半導體A和B焊接起來，構成一個閉合回路。 |
2 | 分類不同 | 熱電阻材質大多是單一金屬，目前應用最廣泛的熱電阻材料是鉑和銅：鉑電阻精度高，穩定性好，溫度越高電阻變化率越小;銅電阻在測溫范圍內電阻值和溫度呈線性關系，溫度線數大，超過150易被氧化。熱電阻的分度號有Cu50，Pt100，Pt1000等， | 熱電偶是由兩種不同成份的導體（稱為熱電偶絲材或熱電極）兩端接合成回路，常見的K型熱電偶是由鎳鉻-鎳硅組成的。標準化熱電偶中國從1988年1月1日起，熱電偶和熱電阻全部按IEC國際標準，并指定S、B、E、K、R、J、T七種標準化熱電偶為中國統一設計型熱電偶。 |
3 | 溫度不同 | 熱電阻可以測從-200到600℃的溫度。 | 熱電偶能夠測量0-1800℃的溫度 |
4 | 連接不同 | 熱電阻的連接方式主要有三種：兩線制、三線制以及四線制 | 熱電偶都是二線制的，與熱電阻輸出的阻值不同，熱電偶輸出的則是mV信號 |
